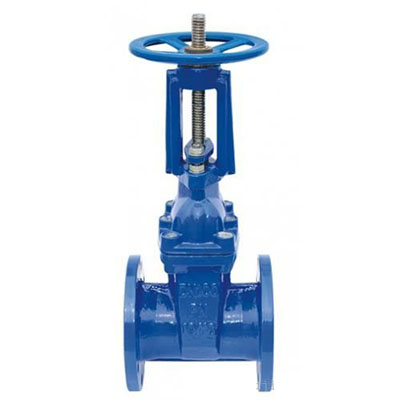

明桿彈性座封閘閥
一、用途
我廠引進歐洲高科技閥門制造技術所生產的彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
二、特點
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
三、技術參數
壓力等級：1.0MPa、1.6MPa
閥體耐壓：1.5MPa、2.4MPa
密封試驗：1.1MPa、1.76MPa
工作溫度：0～80℃
適用介質：水、氣等
四、主要零件材料
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
鑄鐵、球墨鑄鐵 |
|
2 |
閘門 |
球墨鑄鐵外覆EPDM |
|
3 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
|
5 |
閥蓋 |
鑄鐵、球墨鑄鐵 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
0型密封圈 |
NBR |
|
8 |
止推墊 |
錫青銅 |
|
9 |
軸套 |
錫青銅 |
|
10 |
螺栓 |
鍍鋅 |
|
11 |
軸蓋 |
鑄鐵、球墨鑄鐵 |
|
12 |
防塵罩 |
NBR |
|
13 |
手輪 |
鑄鐵 |
|
14 |
緊固螺母 |
鍍鋅 |
五、外形尺寸
|
產品代號 |
公稱 |
D |
D1 |
N-φd |
L |
H |
|||
|
1.OMPa |
1.6Mpa |
1.0MPa |
1.6MPa |
1.OMpa |
1.6MPa |
||||
|
Z41X-50 |
50 |
165 |
125 |
4—19 |
180 |
340 |
|||
|
Z41X -65 |
65 |
185 |
145 |
4—19 |
190 |
370 |
|||
|
Z41X -80 |
80 |
200 |
160 |
8—19 |
205 |
410 |
|||
|
Z41X -100 |
100 |
220 |
180 |
8—19 |
230 |
450 |
|||
|
Z41X -125 |
125 |
250 |
210 |
8—19 |
255 |
480 |
|||
|
Z41X -150 |
150 |
285 |
240 |
8—23 |
267 |
550 |
|||
|
Z41X -200 |
200 |
340 |
295 |
8—23 |
12—23 |
295 |
630 |
||
|
Z41X -250 |
250 |
405 |
350 |
355 |
12—23 |
12—28 |
335 |
750 |
|
|
Z41X -300 |
300 |
460 |
400 |
410 |
12—23 |
12—28 |
360 |
820 |
|
|
Z41X -350 |
350 |
520 |
460 |
470 |
16—23 |
16—28 |
381 |
980 |
|
|
Z41X -400 |
400 |
580 |
515 |
525 |
16—28 |
16—31 |
406 |
1010 |
|
|
Z41X -450 |
450 |
640 |
565 |
585 |
20—28 |
20—31 |
432 |
1270 |
|
|
Z41X -500 |
500 |
715 |
620 |
650 |
20—28 |
20—34 |
457 |
1270 |
|
|
Z41X -600 |
600 |
840 |
725 |
770 |
20—31 |
30—37 |
508 |
1390 |
|
